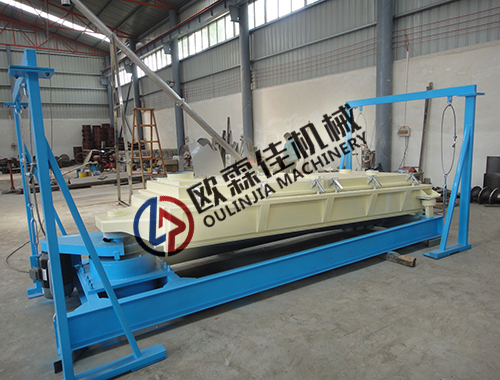

平面回轉篩概述

       平面回轉篩又稱回轉篩、回旋篩，是新鄉市歐霖佳機械有限公司主營產品之一，又可稱作回轉篩、往復篩、精密篩等。是歐霖佳機械引進并吸收歐美先進篩分機技術后自主研制出的一種新型的高精度篩分機。該機具有篩分效率高、篩網利用率高、占地空間小、安裝使用方便、處理能力大、易用于流水線生產配套、無污染、噪音低等優點，并且國產化后成本大大低于同類進口產品，徹底解決以往該領域過于依賴進口等問題。

主要結構

       平面回轉篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成，其結構設計特點主要分一下兩點：

       1、驅動裝置包括驅動器、電動機、鎖緊套、萬向軸、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。本實用新型產品與現有產品相比具有結構先進實用、性能穩定可靠、安裝調試方便等優點。

       2、篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框由特質網架和固定在網架上的編織網以及用來清理篩面的跳球組成。篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內。頂蓋為鋼質結構一方面對篩箱起密封作用，另一方面對篩框起壓緊作用，頂蓋上有四個觀察窗，可以觀察物料的運動情況和用來檢修。篩箱由鋼板鉚合而成，它和頂蓋形成一個封閉的結構，物料在其中得到充分的分級。

工作原理

       平面回轉篩的工作原理主要是利用偏心機構使篩面做勻速往復回旋運動，物料與網面接觸時間長，網絲對粉體料產生切割，因而透篩幾率大，篩分產量超大，篩分精度高，篩分機對物料自身結構破壞性小。傾角為4-9度的篩箱由驅動箱傳動，其運動軌跡在進料端為水平圓運動，在長度方向上逐漸變成橢圓運動，最后在出料端變成近似往復直線運動。

       進料口集中喂入的物料，在篩體圓運動作用下，均勻地分布在整個篩面上，并產生自動分級。從而使料層下面粒度較小的物料迅速過篩，而上面粒度較大物料則向出料端運動。在移動過程中，由于沒有攪動和垂直跳動，因而其中較小的顆粒始終緊貼篩面，隨時可以過篩。出料端、篩體的運動變?yōu)榻仆鶑?fù)直線運動，使篩理作用逐漸減弱，從而使大于篩孔尺寸的顆粒迅速向出料方向移動，直到排出機外，完成物料的整個篩分。篩理過程中，不斷跳動的彈性小球有效地防止物料阻塞篩孔，保證了篩的高效率，傳動箱的平衡塊使篩箱運動過程中前后方向上的慣性力得到平衡，從而保證了篩子運動的平穩性。

特點

       1、平面回轉篩產量是普通篩分機的1-5倍，產量高、能耗低；

       2、全密閉式結構，粉塵不飛揚，采用偏重平衡，使篩機振動小、噪音低，符合環保要求；

       3、獨特的篩網安裝結構，清潔更方便，使篩網利用率高、壽命長；

       4、平面回轉篩具有組合圓周、橢圓、直線三種運動軌跡，篩分效果好，不破壞物料的原有結構，適合多種物料的篩分和篩選；

       5、無需基地式安裝，亦可根據實際場地采用吊掛式結構滿足客戶需求；

       6、平面回轉篩可以達到四層的有效篩分，出料口可以按照客戶需求出料；

用途及使用范圍

       歐霖佳機械生產的平面回轉篩已廣泛用于糧食、重堿、大顆粒尿素、小顆粒尿素、陶粒、氧化鋯、還原鐵鈦粉、重晶石、食品與香料、化工、塑料、礦業、橡膠、木業及膠合板、醫藥、制糖、采礦、造紙等多種行業中原料及成品篩選、分級作業等。
