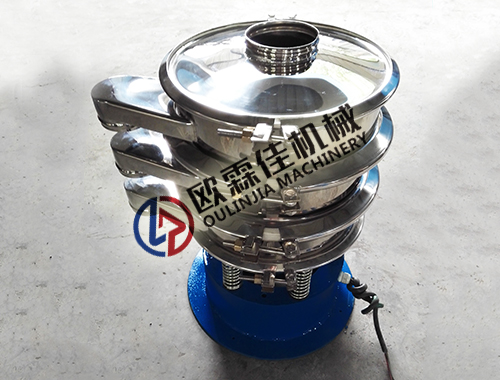

雙層旋振篩用于篩選分級，可同時分出大、中、小三組不同粒徑規格的物料；雙層旋振篩安裝兩層網架與篩網（例：80目、100目），每一層均安裝有清網彈球，確保長時間篩選篩孔不堵塞，每一層篩選出的物料通過可360度旋轉排料口自動排出（注：圖片中排料口重疊是為運輸方便，實際使用中每個排料口均可360度任意旋轉）。

雙層旋振篩概述

        雙層旋振篩是歐霖佳機械主營產品之一，是一種高精度篩分機，總的功能是把干物料分離成不同的粒徑組或從液體中分離出固體。被篩選物料由篩分機上方進料口落入篩面，物料在離心電機產生的三次元振動下在篩面進行螺旋擴散運動，粒徑較小物料透過篩孔自由落下，每種規格的物料均由可360度任意旋轉排料口自動排出完成篩分工作（圖片中排料口重疊是為運輸方便，實際使用中每一排料口均可360任意旋轉）。

        雙層旋振篩具有噪音低、密封性好、效率高、能耗低、操作簡單等特點，設備操作人員可以設定物料穿過篩網的速度和網上運行軌跡，為需要篩分的產品提供較大的處理能力和篩分效率；無論是濕物料或是干物料、重質或輕質、粗?；蚣毩?，均可使用雙層旋振篩進行有效的篩選工作。

        分級就是把顆粒、粉末分成大小不同的粒子段；單臺雙層旋振篩可配置兩層篩網能連續分選出3個粒級并控制較窄的力度范圍。

工作原理

        雙層旋振篩由直立式振動電機作激振源，電機上、下兩端各安裝有偏心塊，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動由振動體傳遞給篩面，篩面上的物料運行軌跡呈螺旋式由內向外擴散，故稱作三次元旋振篩。

        上部偏心塊產生水平振幅，下部偏心塊產生垂直振幅，通過增加或減少上下偏心塊的重量，可以調節旋振篩的水平或垂直振動幅度，以適合不同比重物料的篩選工作。

        調節振動電機上、下兩端偏心塊的相位角，可以改變物料在篩面上的運動軌跡。

工作模擬與行業應用

行業應用

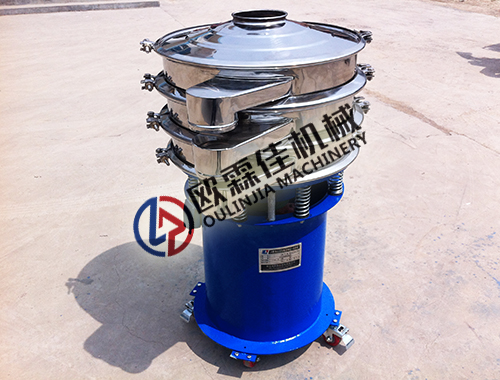

         歐霖佳機械生產的雙層旋振篩已廣泛應用于各行各業，為適用更多行業，我公司另可定做各種特殊型號的雙層旋振篩，如加高型、防爆型、移動型、塑料型、強制篩分型、除塵型等特殊型號。

        閘門式雙層旋振篩可保證所篩分的物料在篩機內的停留時間，達到精度要求時開啟閘門排出篩上物料，用以保證篩分精度及處理量。

         食品：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、       果汁、面粉、調味品、糊精、飲料、酵母粉等；

         醫藥：中西藥粉、中西藥液、工業藥品、醫藥中間體、纖維素等；

         新能源：電池材料等；

         化工：樹脂、涂料、化妝品、油漆、硅膠、聚乙烯粉、洗衣粉等；

         金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂、碳化硅、石榴石等；

         陶瓷：泥漿、釉料、陶瓷原料等。

標準結構與型號

       雙層旋振篩安裝2個目數的篩網（例80目、100目）三個排料口，上圖為3層旋振篩，可同時篩分出四種大小不同規格的物料。

        雙層旋振篩型號以標準直徑與幾層網架命名。

特點

        1、應用范圍廣，各類粉末、顆粒、液體與混合料均可有效篩分；

        2、設計精巧耐用效率高、只需要較少的功率消耗；

        3、獨特網架設計，篩網壽命長，換網容易，操作簡單，清洗方便；

        4、體積小、節省空間，無需地基安裝、移動方便；

        5、網孔不堵塞、粉末不飛揚，可以篩分細至500目的顆粒，過濾500目漿液；

        6、可根據不同要求，規格從400mm-2000mm，最多可放置5個不同目數的篩網，可以分離出6種不同的粒子段。

部分細節

主要參數

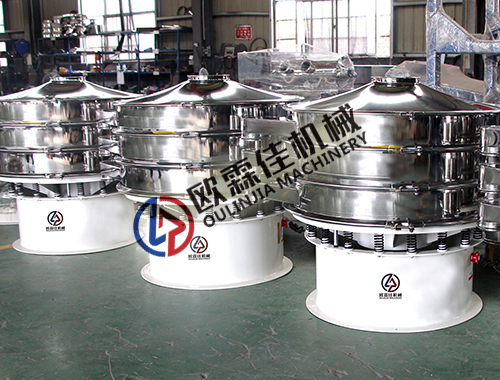

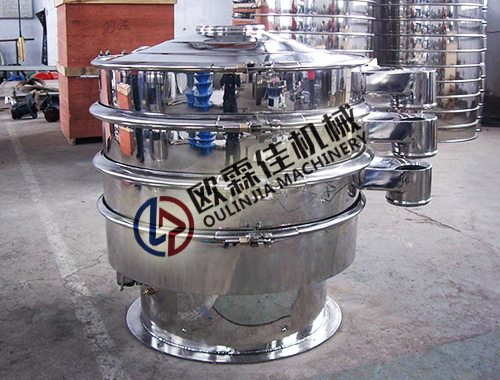

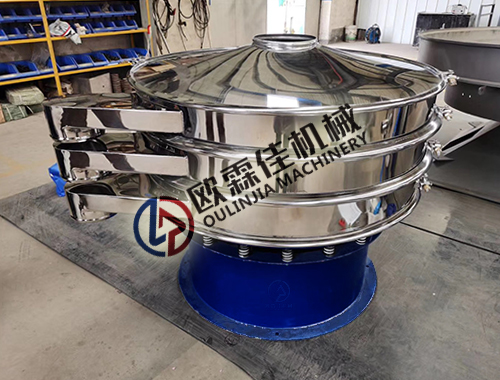

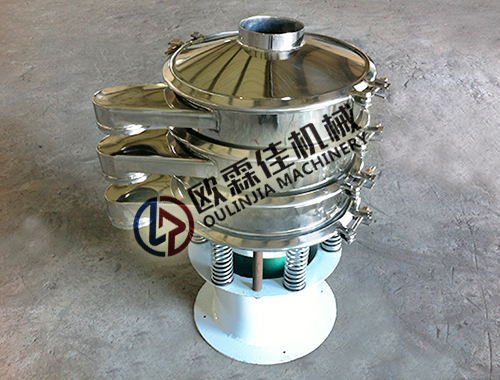

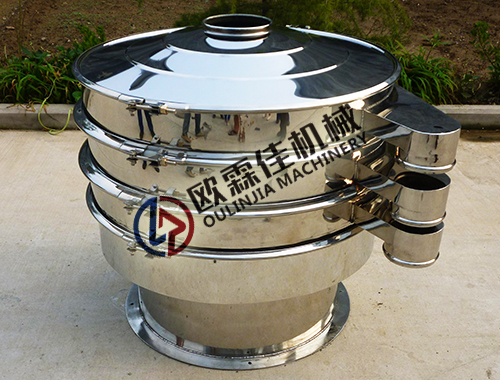

實機展示與應用現場

        雙層旋振篩易損件主要包括篩網、密封圈、清網彈球與球環。
